Systemhallen

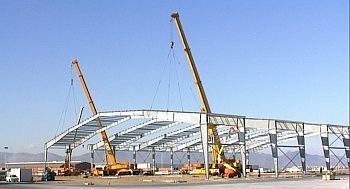

Tragkonstruktion

Abmessungen

Spannweiten bis 100 m
Traufhöhen bis 20 m
Feldlängen von 5 bis 12 m
Übersicht der Abmessungen

Zubehör

Vordächer
Attike
Anbaueinheiten
Zwischendecken
Kranbahnträger

Material

geschweißte Rahmenkonstruktion
stahlgestrahlt gemäß SA 2.5
verzinkte, kaltgewalzte Sekundärkonstruktion
hochfester Stahl

Übersicht der Abmessungen

Alle Gebäude werden für jedes Bauvorhaben auf Grund der spezifischen Gebäudedaten berechnet und im Hinblick auf die jeweilige Nutzung konzipiert. Standardisierte Rastermaße, die eingehalten werden müssen, gibt es nicht. Für Hallenabmessungen, die nicht in der Tabelle enthalten sind, unterbreiten wir Ihnen gerne ein individuelles Angebot mit einer systemgerechten Lösung.

Kranbahnträger

Kranbahnträger können entsprechend der Angaben des Kranherstellers dimensioniert und unter Optimierung der Achsabstände direkt mit in das Gebäude integriert werden.

Ihre Vorteile

Lieferung von Halle und Kranbahnträger aus einer Hand
optimierte Achsabstände
perfekte Integration in das Gebäude

Eigenschaften:

maximale Krankapazität: 50 t
maximale Kranspannweite: 25 m
statisches System: Einfeldträger oder Durchlaufträger
Feldlänge/Achsabstände: bis 9 m
Oberfläche: stahlgestrahlt und grundiert
Montagepläne und prüffähige Statik: gemäß aktuellen Baunormen

Zwischendecken

Auswahl zwischen drei Systemen:

Inodek-System
Monodek-System
Multidek-System

Die Zwischendecken-Systeme bieten große Flexibilität und stellen eine wirtschaftliche Lösung dar, um beispielsweise den Bürobereich mehrgeschossig auszuführen. Zudem ermöglicht die integrierte Zwischendecke in einem eingeschossigen Gebäude den späteren Ausbau des Obergeschosses

Ihre Vorteile

geringe Deckenstärken reduzieren die Bauhöhe
werkseitig vorgefertigte Elemente
komplette Bauausführung in Trockenbauweise
kurze Bauzeiten durch schnelle Montage

Inodek-System

Bei diesem Decken-System werden die Stahlträger in den Deckenaufbau integriert, indem vorgefertigte Deckenelemente aus Spannbeton auf den breiteren Unterflansch aufgelegt werden.

Ihre Vorteile

unterzugsfreie Deckenuntersicht
vorgefertigte Elemente
kurze Bauzeiten
Spannweiten der Inodek-Träger: bis 7,5 m
Spannweiten der Spannbetonhohldielen: bis 10 m
einfache und schnelle Montage durch patentiertes Einhängesystem
einfacher und preiswerter Brandschutz möglich
vereinfachte Anbringung der Haustechnik

Dachsysteme Systemhallen

Hier finden Sie eine Auswahl von Dacheindeckungen. Weitere Materialien können wir Ihnen anbieten, wenn Sie Ihre Wünsche in der Preisanfrage angeben.

Trapezprofil-Dach mit und ohne Dämmung

Thermo Dach

Wärmedämmung

Zweischaliges Dach mit Wärmedämmung (Doppelschaliges Trapezprofil)

Das zweischalige Dachsystem besteht aus zwei übereinanderliegenden Dachschalen, die mit dazwischenliegenden Abstandhaltern auf den Dachpfetten montiert werden.

Ihre Vorteile:

erfüllt höchste Wärmeschutzanforderungen
erhebliche Energieeinsparungen
hohe Feuerwiderstandsfähigkeit
hervorragende Schalldämmung bei gelochtem Innenpaneel
Beginn des Innenausbaus direkt nach Verlegung der unteren Dachschale
schnelle und einfache Montage
ökologisches Bausystem
optimale Kombination von Wirtschaftlichkeit, Funktionalität und Eleganz

Weitere Auswahl:

Trapezprofil-Dach mit und ohne Dämmung
Thermodach (Sandwíchpaneel)
Wärmedämmung
Warmdach (Foliendach)

Wandsysteme

Wir haben hier nur eine Auswahl aufgeführt. Weitere Materialien können Sie in der Preisanfrage angeben.

Wand-Details

Trapezprofil mit und ohne Dämmung

Sinutec (gewelltes Trapezprofil)

Thermowand (Sandwichpaneel)

Wärmedämmung

Leichtbeton-Wandelemente

Zubehör

Exakt angepasstes Zubehör in der Dach- und Wandverkleidung gewährleistet

Passgenauigkeit
optimale Dichtigkeit
ein harmonisches Erscheinungsbild

Hier eine Auswahl:

Türen
Tore
Lichtkuppeln
Lichtbänder
Lichtplatten

Einbauten:

Hallenheizungen
